资阳S13变压器厂家
品名;S13变压器 干式变压器 电力变压器 配电变压器
标准;GB1094.1-1996 GB1094.3-2003 GB/T 6451-2008
以上国家标准损耗等同于S11变压器标准
型号; -----------SCB13-160KVA
电压比;---------10-0,4KV
连接组别;-------DYN11
分接范围;-------士5%
阻抗电压;-------4%
空载电流;-------1.4%
空载损耗;-------436W
负载损耗;-------1704W
总重量;---------780KG
本体尺寸;1060x600x1060mm
外壳尺寸;1400x1050x1250mm
特征描述:

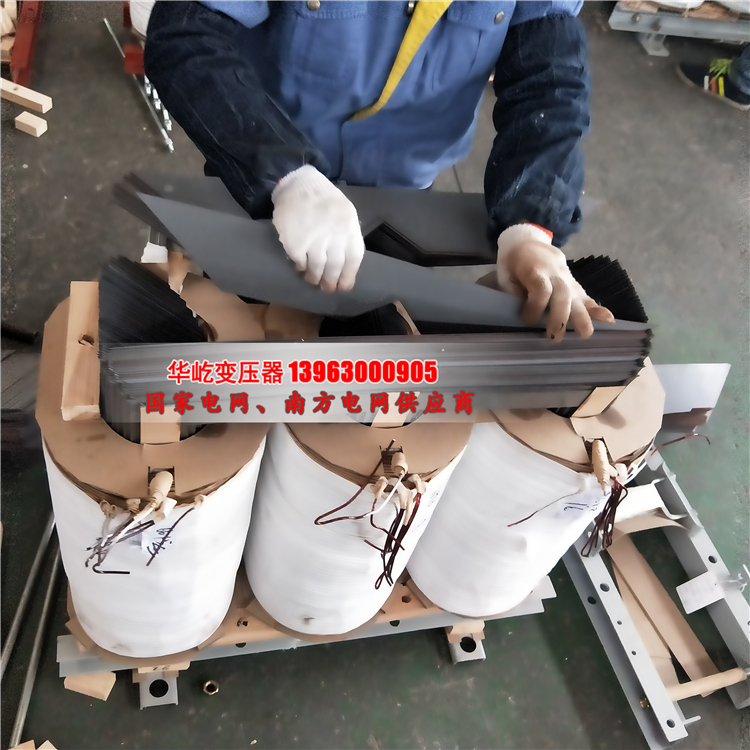

S13变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
线圈和铁心采用真空干燥,油浸式变压器油采用真空滤油和注油的工艺,使油浸式变压器内部的潮气降至***低。

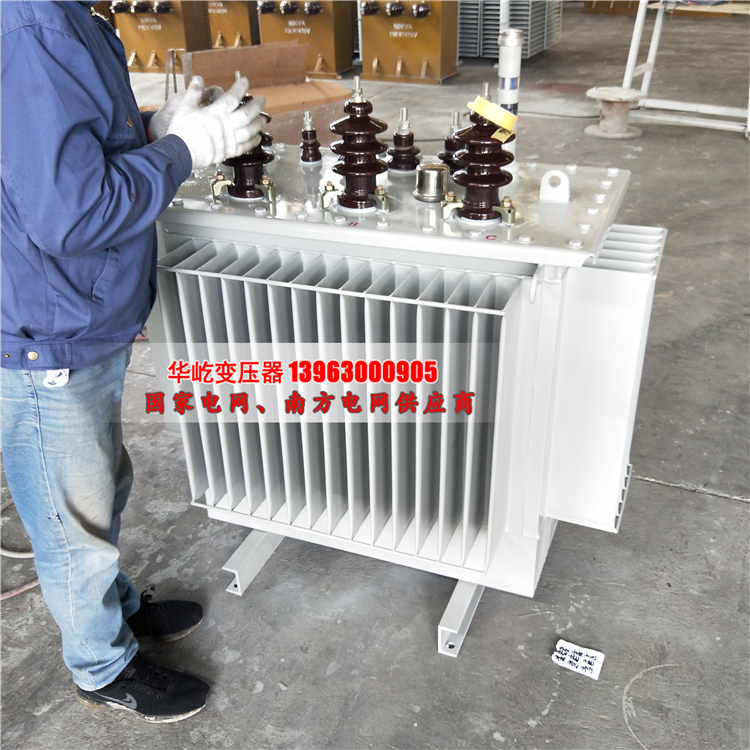

油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了油浸式变压器的高度。
由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。
技术参数:
序号
项 目
设备技术参数
1
变压器型号
S13 -M-160
2
额定电压
10/0.4kV
3
额定容量
160kVA
4
绕组连接方式
Dyn11
5
高压分接范围
±5%/±2×2.5%
6
额定空载电流
1.6%
7
额定空载损耗(W)
280
8
额定负载损耗(W)
2310
9
阻抗电压
4.0%
10
冷却方式
油浸自冷
12
绝缘等级
A级
华屹变压器制造有限公司是专业的资阳变压器厂家,生产资阳s11油浸式变压器,资阳scb10干式变压器,资阳非晶合金变压器,资阳矿用变压器等,本公司技术力量雄厚,工艺装备先进,检测手段齐全,交货及时迅速,欢迎咨询订购!咨询热线:0635-8419998/150-6955-1988
服务热线:150-6955-1988
传真号码:0635-8419996
公司邮箱:1665970088@qq.com
联系电话:0635-8419998
客服QQ:1665970088
公司地址:山东省聊城经济技术开发区燕山路35号
